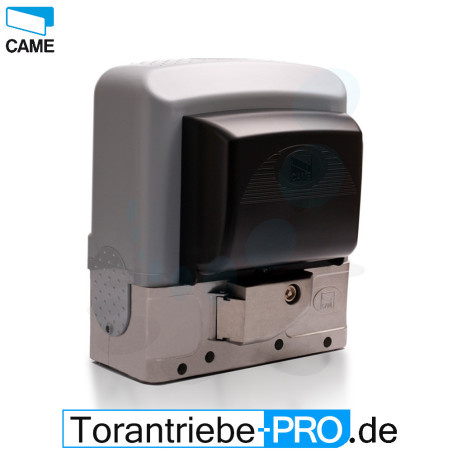

Schiebetorantrieb CAME BK 22TX4/TX6
  • Schiebetorantrieb CAME BK 22TX4/TX6

Schiebetorantrieb CAME BK22TX4/TX6

C_BK22TX4/TX6

Der Schiebetorantrieb CAME BK22TX4/TX6 (400V) ist nicht mehr erhältlich und wurde durch das Modell CAME BKS22TGS ersetzt. Das Nachfolgemodell BKS22TGS finden Sie HIER.

817,00 €
Bruttopreis
Menge

Beschreibung

Der Schiebetorantrieb CAME BK22TX4/TX6 (400V) ist nicht mehr erhältlich und wurde durch das Modell CAME BKS22TGS ersetzt. Das Nachfolgemodell BKS22TGS finden Sie HIER.

Der dreiphasige Antrieb BK22TX4 bzw. BK22TX6 mit 400V-Technologie ist eine ideale Lösung für große und schwere Tore bis 2200 kg Gewicht bei 20 m Torbreite im industriellen Bereich.

Bei der Bestellung teilen Sie uns bitte in den Anmerkungen, ob Sie sich den Antrieb mit dem Zahnrad Modul 4 oder Modul 6 wünschen.

Im Lieferumfang ist die Steuerung ZT6 nicht enthalten.

BK2200T - leichtes start



Beim Anschalten Erhöhte Stärke. Die vergrößerte Kraft sichert, dass der Schiebetorantrieb auch bei sehr schweren Toren mühelos startet.



Bk2200T - autodiagnose



Autodiagnose. Bevor der Tor geöffnet und geschlossen wird, übt die angeschlossene Steuerung eine Störungsdiagnose aller darin eingebauteten Geräten aus.



BK2200T - GREIPHASIG





BK2200t - dbs.jpgDer dreiphasige Antrieb 400V. Die 400V-Technologie ermöglicht der Schiebetorantrieb große und schwere Tore im gewerblichen und industriellen Bereich in Bewegung zu setzen.



Lichtschranken DBS. Die Schiebetorantriebe der Serie BX ermöglichen die drahtlose Lichtschranken DBS als auch die Sicherheitsleisten DF anzubinden.



BK2200t - zt6

Äußere Steuerung ZT6 für die dreiphasige Schiebetorantriebe der Serie BK mit vielschichtigen Funktionen wie Teilöffnung für Fußgänger oder Autodiagnose der Äußeren Geräten, usw.

Im Lieferumfang ist die Steuerung ZT6 nicht enthalten.

Artikeldetails
CAME
C_BK22TX4/TX6
5901698642471

Technische Daten

Versorgung
400 V
max. Torbreite
20 m
max. Torgewicht
2.200 kg
Antriebstyp
elektromechanisch
Stromaufnahme
1,5 A
max. Leistung
600 W
Einschaltsdauer
50%
max. Kraft
1650 N
thermischer Motorschutz
150 °C
Geschwindigkeit
10,5 m/min
Betriebstemperatur
-20 - +55°C
Schutzart
IP 54
Selbsthemmend
ja
Endschalter für AUF
ja
Endschalter für ZU
ja
Enkoder
nein
Zweite Linie der Lichtschranken
ja
Teilöffnungsfunktion
ja
Amperometrische Hinderniserkennung
ja
Individuelle Zeiteinstellung
ja
Individuelle Krafteinstellung
ja
Vorwarnzeit der Blinkleuchte
ja
Automatisches Schließen
ja
Soft-Start / Soft-Stop
ja
Sets
Einzelantriebe
Torbreite
20 m
Torgewicht
2200 kg
